Penggunaan VLAN bertujuan untuk membagi broadcast domain di lingkungan LAN. Pada saat host dalam satu VLAN berkomunikasi dengan host di VLAN lain, maka diperlukan router supaya VLAN satu dengan VLAN lain dapat terkoneksi. Router bekerja pada layer 3 yaitu layer Network, maka dari itu switch layer 3 berarti juga berfungsi sebagai router. Pada postingan ini saya menggunakan Cisco Switch Catalyst 3560 24PS.

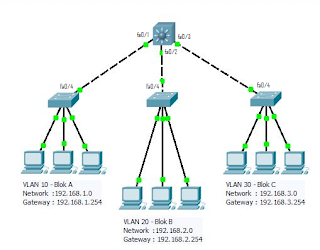

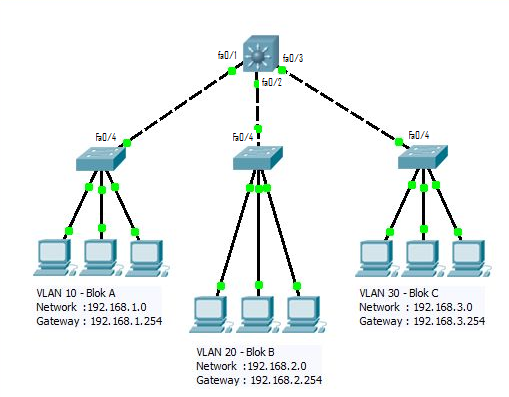

Saya beri contoh topologinya seperti ini :
Desain Jaringan :
Pada tutorial ini Saya membuat jaringan yang terbagi menjadi 3 VLAN yaitu Blok A, Blok B, dan Blok C. Berikut ini perinciannya :
   VLAN 10 dengan nama Blok A
   Dengan 3 komputer yang terhubung ke switch Blok A port fast Ethernet 0/1, 0/2, dan 0/3
   IP Address komputer masing-masing 192.168.1.1, 192.168.1.2, dan 192.168.1.3
   Subnet Mask : 255.255.255.0 gateway 192.168.1.254
   VLAN 20 dengan nama Blok B
   Dengan 3 komputer yang terhubung ke switch Blok B pada port fast Ethernet 0/1, 0/2, dan 0/3
   IP Address komputer masing-masing 192.168.2.1, 192.168.2.2, dan 192.168.2.3
   Subnet Mask : 255.255.255.0 gateway 192.168.2.254
   VLAN 30 dengan nama Blok C
   Dengan 3 komputer yang terhubung ke switch Blok C port fast Ethernet 0/1, 0/2, dan 0/3
   IP Address komputer masing-masing 192.168.3.1, 192.168.3.2, dan 192.168.3.3
   Subnet Mask : 255.255.255.0 gateway 192.168.3.254
Berikut ini Langkah-Langkah Pembuatan VLAN :
A. Langkah Awal
   Buatlah topologinya seperti gambar diatas.
   Berikan IP Address, Subnet mask, dan Gateway pada masing-masing komputer sesuai dengan data diatas.
B. Konfigurasi VLAN
   Buat VLAN 10 (Blok A), VLAN 20 (Blok B), dan VLAN 30 (Blok C)
   Switch>en
   Switch#conf t
   Switch(config)#vlan 10
   Switch(config-vlan)#name Blok-A
   Switch(config-vlan)#exit
   Switch(config)#VLAN 20
   Switch(config-vlan)#name Blok-B
   Switch(config-vlan)#exit
   Switch(config)#VLAN 30
   Switch(config-vlan)#name Blok-C
   Switch(config-vlan)#exit
   Berikan IP Address pada masing-masing VLAN (Sebagai Gateway)
   Switch(config)#interface vlan 10
   Switch(config-if)#ip address 192.168.1.254 255.255.255.0
   Switch(config-if)#no shutdown
   Switch(config-if)#exit
   Switch(config)#interface vlan 20
   Switch(config-if)#ip address 192.168.2.254 255.255.255.0
   Switch(config-if)#no shutdown
   Switch(config-if)#exit
   Switch(config)#interface vlan 30
   Switch(config-if)#ip address 192.168.3.254 255.255.255.0
   Switch(config-if)#no shutdown
   Switch(config-if)#exit
   Ubah port Fast Ethernet 0/1 menjadi akses VLAN 10, 0/2 menjadi akses VLAN 20, dan 0/3 menjadi akses VLAN 30
   Switch(config)#interface FastEthernet 0/1
   Switch(config-if)#switchport access vlan 10
   Switch(config-if)#exit
   Switch(config)#interface FastEthernet 0/2
   Switch(config-if)#switchport access vlan 20
   Switch(config-if)#exit
   Switch(config)#interface FastEthernet 0/3
   Switch(config-if)#switchport access vlan 30
   Switch(config-if)#end
C. Langkah Akhir
   Test Ping dari Switch ke masing masing komputer, jika berhasil maka hasilnya seperti ini :
   Switch#ping 192.168.1.1
   Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:
   .!!!!
   Success rate is 80 percent (4/5), round-trip min/avg/max = 7/8/10 ms
   Switch#ping 192.168.2.1
   Type escape sequence to abort.
   Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
   .!!!!
   Success rate is 80 percent (4/5), round-trip min/avg/max = 8/9/11 ms
   Switch#ping 192.168.3.1
   Type escape sequence to abort.
   Sending 5, 100-byte ICMP Echos to 192.168.3.1, timeout is 2 seconds:
   .!!!!
   Success rate is 80 percent (4/5), round-trip min/avg/max = 6/8/9 ms
   Jika sudah berhasil, simpan konfigurasi.
   Switch#write memory
   Building configuration…
   [OK]
   Anda juga bisa coba ping dari komputer Blok A ke Blok C.
   PC>ping 192.168.3.1
   Pinging 192.168.3.1 with 32 bytes of data:
   Reply from 192.168.3.1: bytes=32 time=16ms TTL=127
   Reply from 192.168.3.1: bytes=32 time=16ms TTL=127
   Reply from 192.168.3.1: bytes=32 time=17ms TTL=127
   Reply from 192.168.3.1: bytes=32 time=17ms TTL=127
   Ping statistics for 192.168.3.1:
       Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
   Approximate round trip times in milli-seconds:
       Minimum = 16ms, Maximum = 17ms, Average = 16ms
Sumber : www.transiskom.com
